1.1产品概述

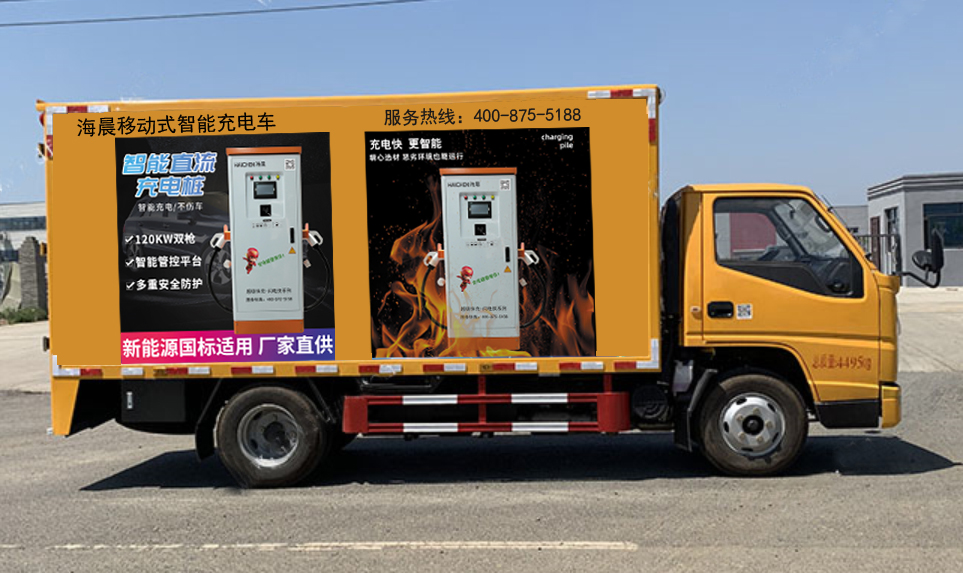

移动式智能充电车具有安装便捷、可移动、随车快充、通用性强等特点,广泛应用于公共场馆(体育馆、博物馆、展览馆等)、商场、高速服务区等场所,在节假日或重要活动日提供可灵活扩容的主要用于处理突发事件的应急抢险充电,有效缓解特殊时期充电难问题。该系统可支持新能源出租车、网约车、通勤车、中小型客车、物流车、乘用车辆等国标多车型充电需求。
1.2产品特点
1.整车配置240kW(采用1拖四柔性充电堆组成)直流充电系统,分4个快充点,枪线长可7m。
2.充电系统内嵌电能表和计费系统,支持扫码、刷卡支付方式。
3.满足GB/T20234.1-2015,GB/T20234.2-2015,GB/T18487.1-2015等最新国家标
准。
4.7寸触摸彩显示屏,人机界面友好,易操作、易维护;通信接口丰富,兼容所有车辆充电协议及充电后台协议。
5.保护功能完善:过压保护,欠压保护,过载保护,短路保护,漏电保护,主动防护等。
6.配置急停按钮,在紧急情况下,可从硬件上切断充电回路;按下急停开关,切断直流输出回路。同时切断充电模块交流供电回路。急停按钮装设透明保护罩防止误操作,整体不凸出,急停按钮复位,充电机恢复正常待机状态。
7.可以通过SDK方式连接国网的车联网平台。
1.3产品原理

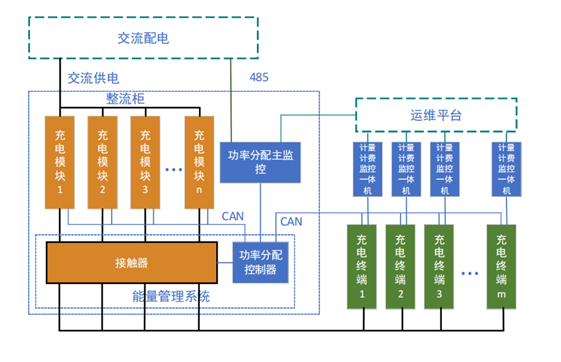

本系统由充电模块、充电接口、人机交互界面、通信、计费、控制系统、车载集装箱等集成为一个整体。
车辆配置:该车厢内装有充电机组,主配电柜、电缆绞盘,照明系统,通风系统、接地钎和消防设施、遮雨棚、防撞圆柱、车载监控系统等,主要用于处理突发事件的应急抢险供电;选装升降式照明灯;车厢顶部封闭不可开启。

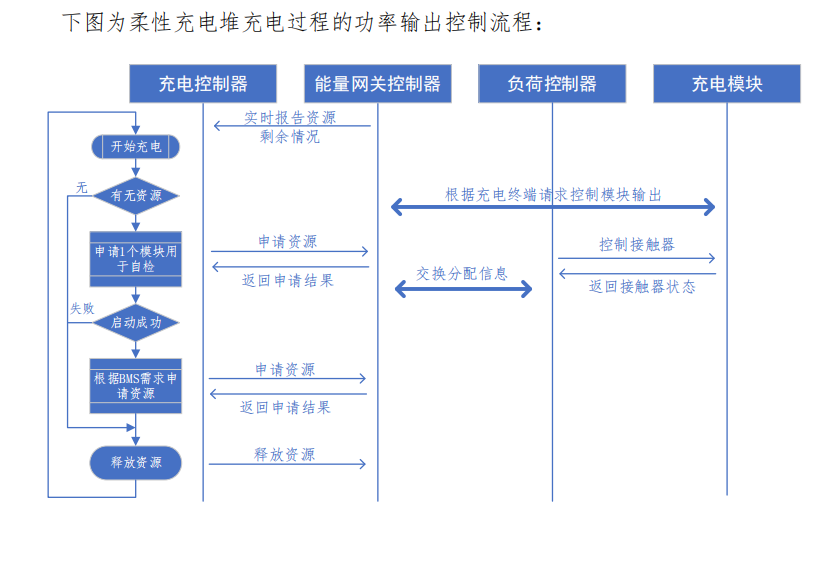

1.4分配策略
分配策略灵活多样,可根据实际需求配置不同的分配策略。
1.41平均分配
通常用于夜间,用户对充电速度要求不高,系统将功率平均分配给每把枪,当某一把枪需求小于这个平均值时可以将剩余的功率分配给其它枪使用。
1.42按需分配
根据BMS的实时需求,动态分配合理的充电模块资源。
1.43固定优先级
根据充电终端号设置优先级,当有多个充电终端同时请求模块资源时,优先满足优先级较高的充电终端。
1.5工作流程
